Producción de vidrio fotovoltaico integrado en edificios (BIPV)

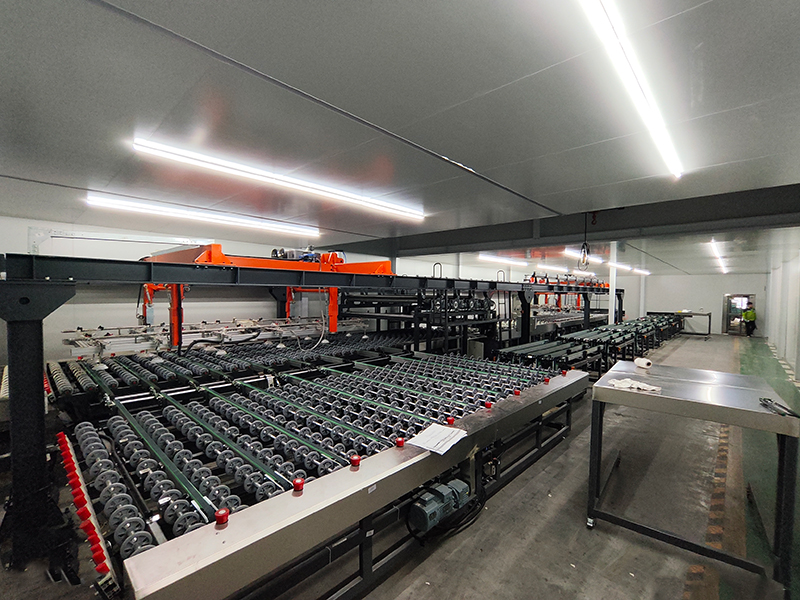

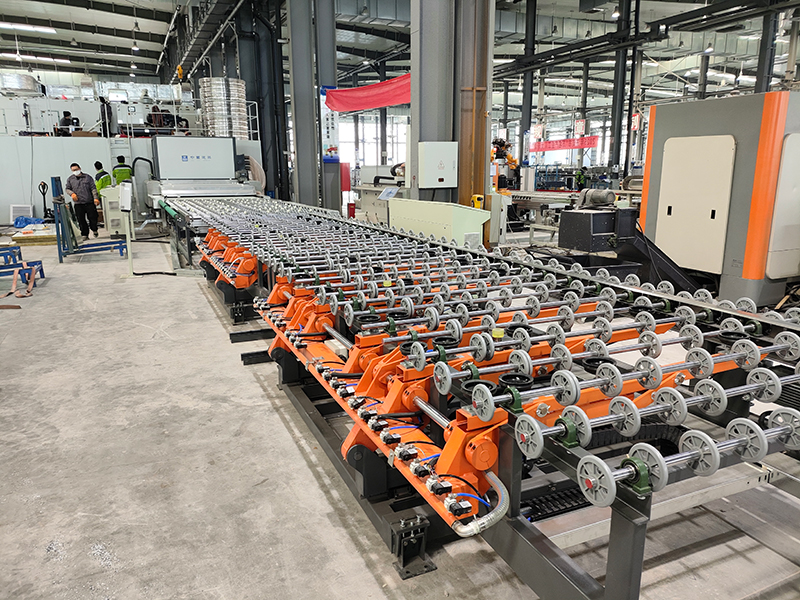

La línea de producción de vidrio BIPV (vidrio fotovoltaico integrado en edificios) totalmente automatizada permite fabricar tanto vidrio BIPV como vidrio laminado.
Automatiza la carga, el lavado, el ensamblaje y la prelaminación de las láminas de vidrio, integrando a su vez múltiples procesos de fabricación de vidrio BIPV en un flujo de producción continuo.
Gracias a una precisión de ensamblaje de ±0.3mm y un rendimiento de producto acabado de hasta el 99%, esta línea de producción resulta ideal no solo para vidrio BIPV, sino también para vidrio de baja emisividad (Low-E), vidrio laminado y otros productos de vidrio de seguridad.
Características- Admite tanto el funcionamiento automático como un manejo manual sencillo.
- Se integra con sistemas MES (sistema de ejecución de fabricación) para un control inteligente y la recopilación de datos de producción en tiempo real, permitiendo la supervisión remota de pedidos (compatible con dispositivos móviles).
- Ofrece un funcionamiento energéticamente eficiente y de bajo mantenimiento.
- El sistema de calentamiento por convección de alto rendimiento reduce el consumo de energía en un 30% en comparación con los sistemas convencionales, mientras que los elementos calefactores de acero inoxidable garantizan una larga vida útil.
- Permite configuraciones de producción flexibles, incluyendo disposiciones en forma de U, en forma de L y paralelas.
- Incorpora múltiples medidas de seguridad, tales como cubiertas protectoras, vallado de seguridad y sensores de radar.

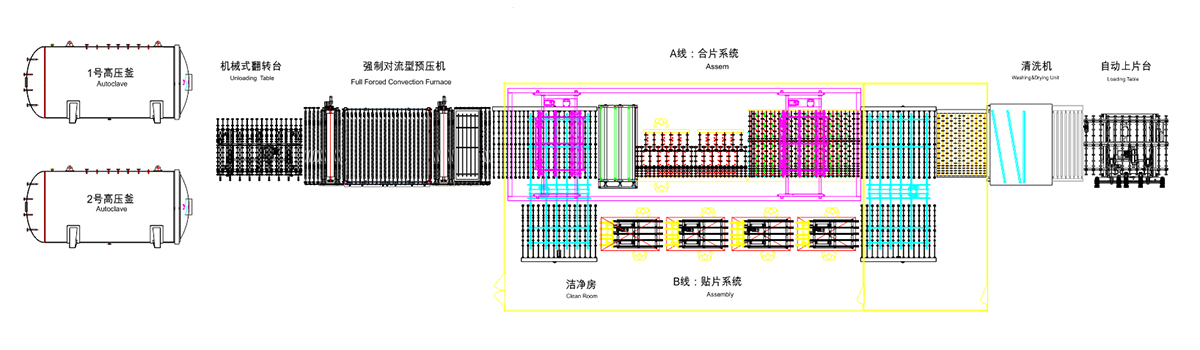

- Máquina automática de carga de vidrio
Carga automáticamente paneles de vidrio en la línea de producción. - Lavadora de vidrio
Lava y seca automáticamente el vidrio para garantizar una superficie limpia para el procesamiento posterior. - Mesa de transferencia de vidrio

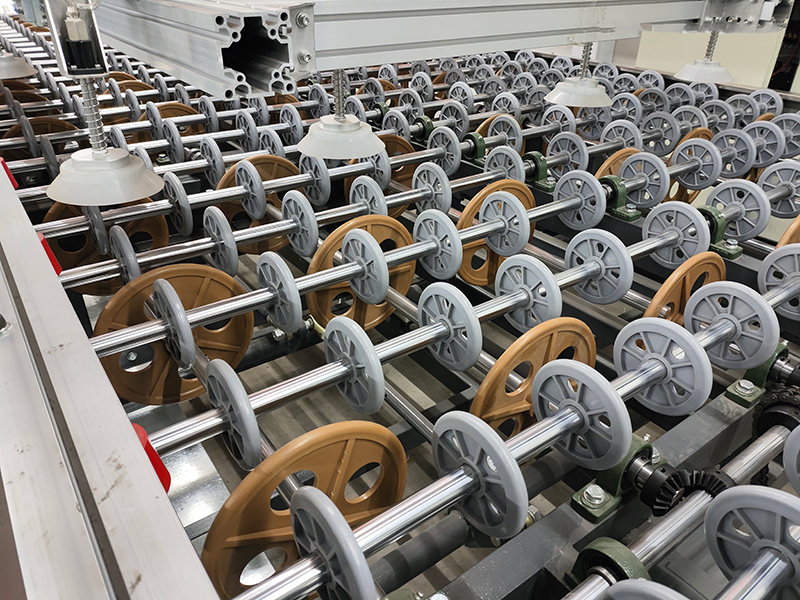

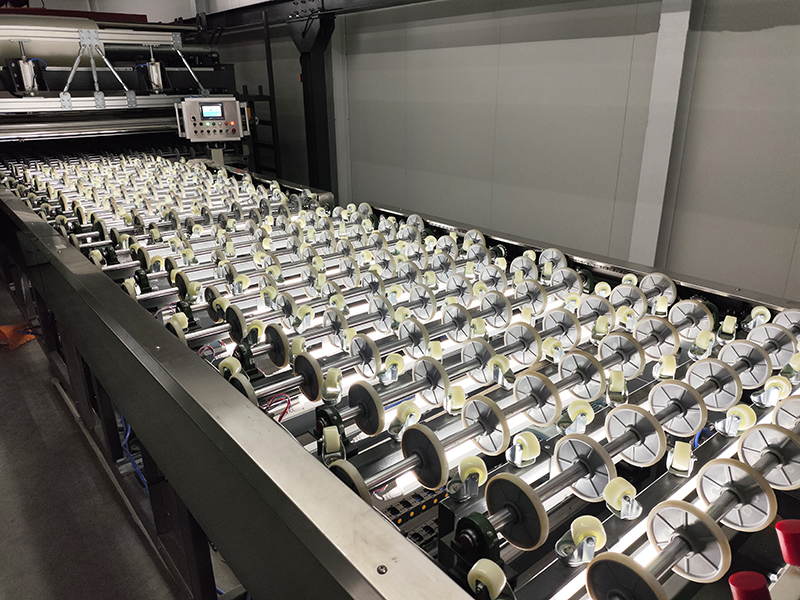

Guía automáticamente el vidrio hacia la estación posterior correspondiente. - Posicionamiento automático
Posiciona el vidrio con precisión para garantizar una colocación y alineación exactas. - Laminador para láminas de PVB/SGP

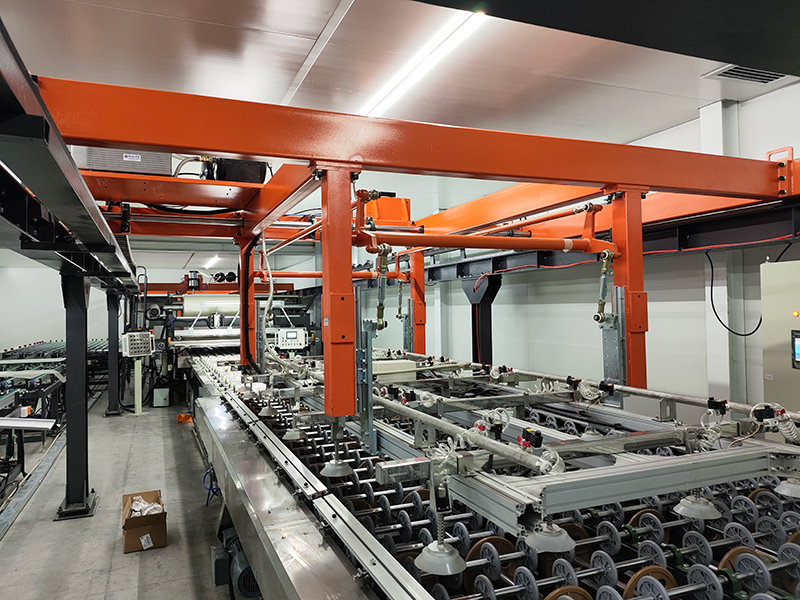

Aplica láminas intermedias y admite un número configurable de rollos de film o películas. - Elevador de vidrio por vacío
Eleva y ensambla automáticamente las láminas de vidrio. - Mesa de montaje
Admite la laminación continua de vidrio BIPV. - Sistema de prelaminado
Proceso de prensado previo a la laminación (con control por convección). - Autoclave
Completa el proceso de laminado final a alta temperatura y presión.
| Tamaño máximo del vidrio | Vidrio BIPV: 3300 × 6000 mm; Vidrio laminado: 3300 × 20000 mm; personalizable |
| Tamaño mínimo del vidrio | 420 × 420 mm (Carga por la esquina, con paso desde la lavadora hasta la prelaminación; carga y descarga manual) |
| Espesor del vidrio | 3–19 mm |
| Espesor previo a la laminación | 6–100 mm |
| Precisión de montaje | ±0.3 mm |
| Velocidad de desplazamiento del elevador por vacío | 60 m/min, servo-conducido |
| Velocidad del transportador de acumulación | 30 m/min, variador de frecuencia |
| Presión de aire comprimido | 0.6–0.8 MPa |
| Potencia total instalada (varía según la configuración) | Línea de producción de vidrio laminado: aprox. 385.1 kW; Línea de producción de vidrio BIPV (sin incluir el autoclave): aprox. 19.7 kW; Autoclave BGF3380 (sin incluir el sistema de aire comprimido ni las bombas de agua externas): aprox. 405 kW; Autoclave BGF30120 (sin incluir el sistema de aire comprimido ni las bombas de agua externas): aprox. 570 kW |
| Suministro eléctrico | AC 380 V (+5%/−10%), sistema trifásico, 50±2 Hz; configurable según las normas eléctricas locales |
