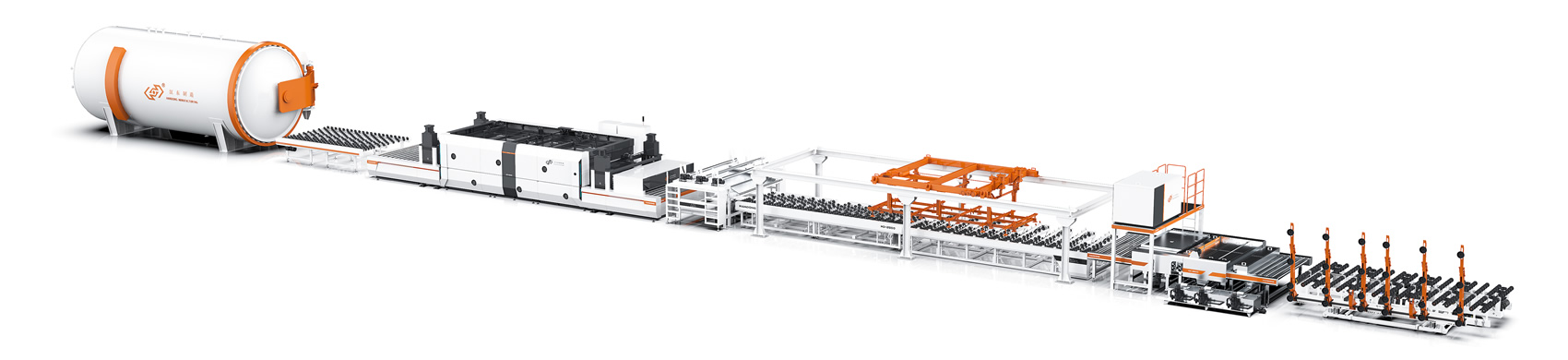

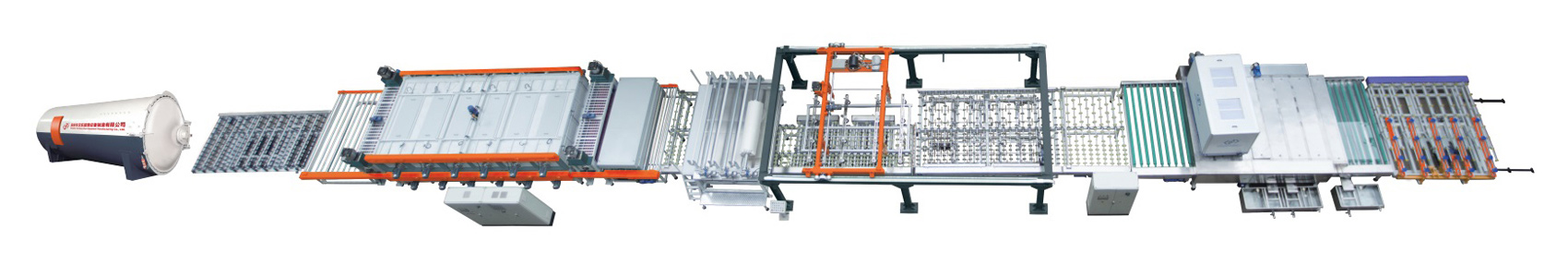

Línea de producción automática de vidrio laminado
La línea de producción de vidrio laminado automática de Handong es de alta gama, cuenta con grandes características desde el diseño, tiene alto grado de automatización y sobretodo propiedades de alta seguridad, esta línea de producción de vidrio laminado puede producir vidrio laminado PVB/SGP con alta eficiencia. La línea de producción de vidrio laminado se puede organizar en forma recta, en forma de U o en forma de L, conforme a sus requerimientos en sus instalaciones, así que no habrá problema de espacio alguno.
Esta línea de producción de vidrio laminado está integrada con mesa de carga, lavadora de vidrio horizontal, sistema de transporte de vidrio, unidad de transferencia de vidrio automática con ventosas, sistema de colocación de películas de PVB, sala de ensamblaje de vidrio, sistema de pre-prensado, mesa de descarga de vidrio y autoclave para vidrio.
- Max. tamaño del vidrio: 3300 mm *8000mm (personalizable)
- Min. tamaño del vidrio: 300 mm *300 mm
- Alta precisión de posicionamiento para múltiples capas de vidrio y logra ±0.5mm. Espesor del vidrio: 4 mm -80 mm
Múltiples dispositivos de protección de seguridad están equipados para eliminar el riesgo de lesiones;
-

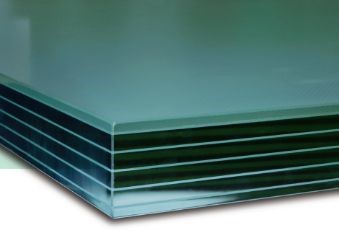

La precisión de la laminación de láminas de vidrio es inferior a 0.5 mm.
-

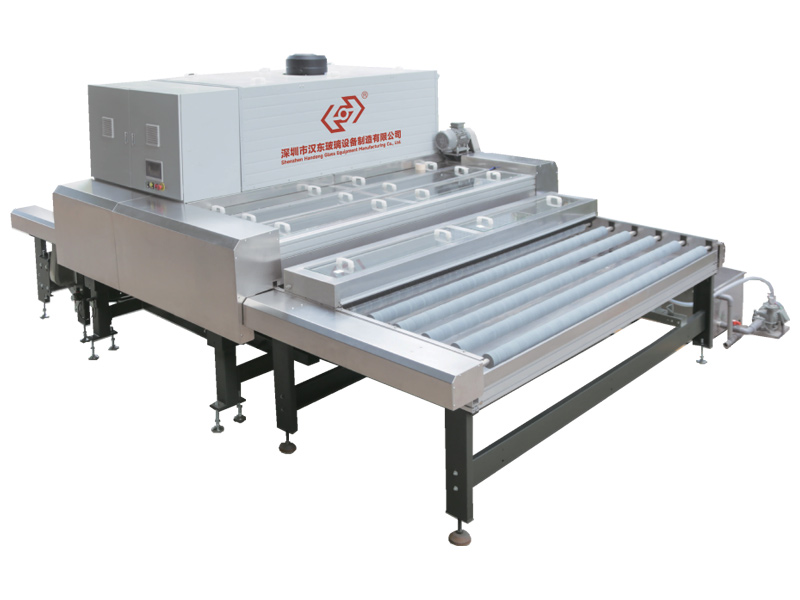

Lavadora de vidrio horizontal
Esta lavadora y secadora de vidrio es una de las partes principales para la línea de producción de vidrio laminado. La parte superior de la lavadora de vidrio horizontal puede levantar 400mm para facilitar su limpieza y el mantenimiento respectivo. Tres pares de rodillos de cepillo son accionados por separado por el motor superior e inferior para un mejor control del mismo.
-

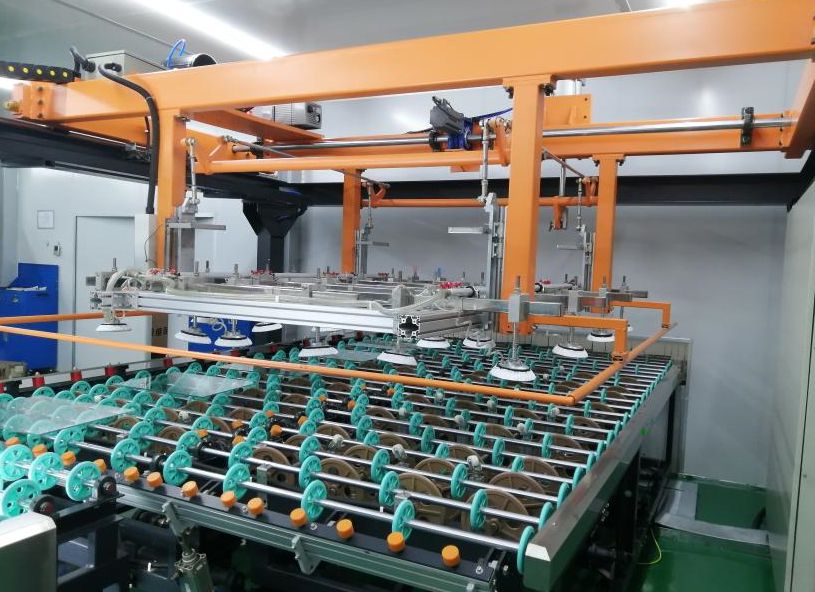

Unidad de transferencia automática con ventosa
La unidad de transferencia con ventosa cuenta con el sistema de servocontrol PLC de SIMENS para lograr la máxima precisión en el manejo y control del vidrio.
-
Mesa de ensamblaje
La mesa de ensamblaje adopta un diseño abierto, lo que permite al operador cortar de manera manual la película.
-

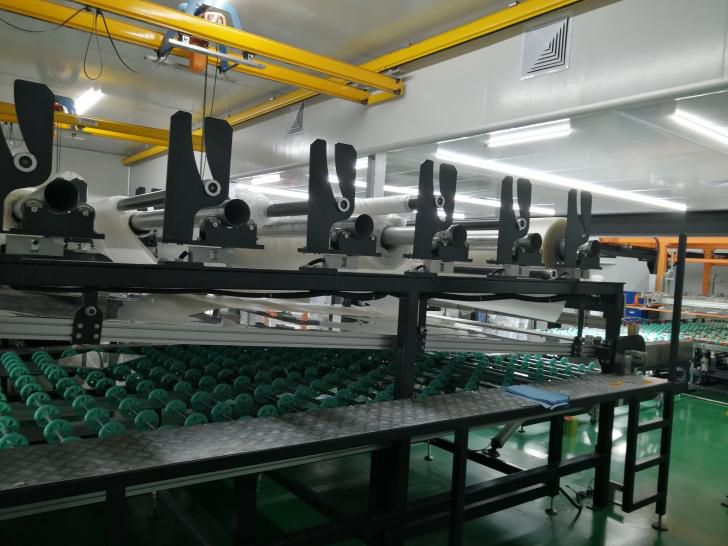

Rodillo de película PVB/SGP
El rodillo de película desmontable brinda un fácil cambio de capa intermedia, que puede ser realizado por tan solo una persona. El desenrollado de la película es impulsado por el motor eléctrico y la velocidad de desenrollado es ajustable conforme al diámetro del rodillo. Integra el riel deslizante y el polipasto de cadena eléctrico de KBK para ofrecer mayor flexibilidad, seguridad y fiabilidad óptimas, brindando al usuario el rendimiento esperado.
-

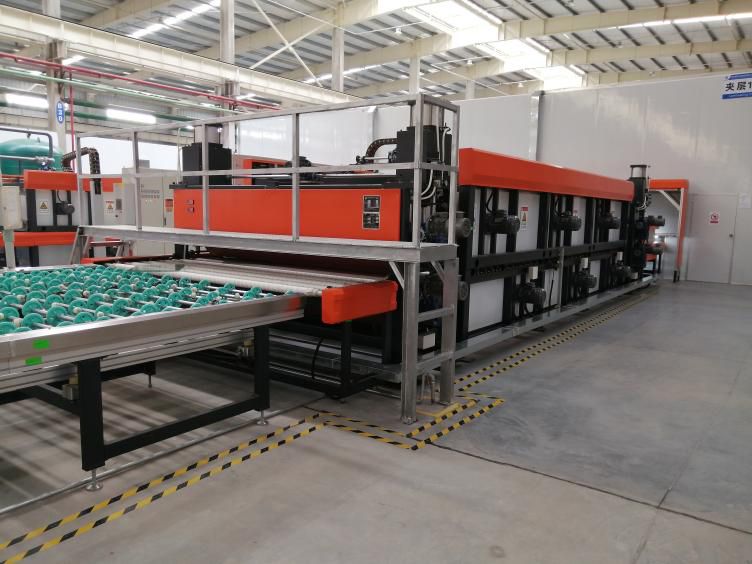

Horno de convección de aire forzada
El horno de convección genera una alta productividad, esto es debido a su gran diseño con ventilador circulante VFD y con dispositivo de equilibrio térmico automático superior. Este tipo de horno de convección de aire forzada es una opción ideal para producir vidrio Low-E, vidrio laminado más grande o más grueso y vidrio laminado SGP.
Dentro del horno de convección de aire forzada, el vidrio y la capa intermedia se calientan por convección de aire forzado y las cuchillas de aire superior e inferior garantizan la temperatura uniforme dentro del horno para lograr un calentamiento energéticamente eficiente. En este horno para vidrio se pueden ensamblar, prensar y laminar múltiples capas de vidrios de una sola vez a una temperatura que van desde los 110 a 160°C. -

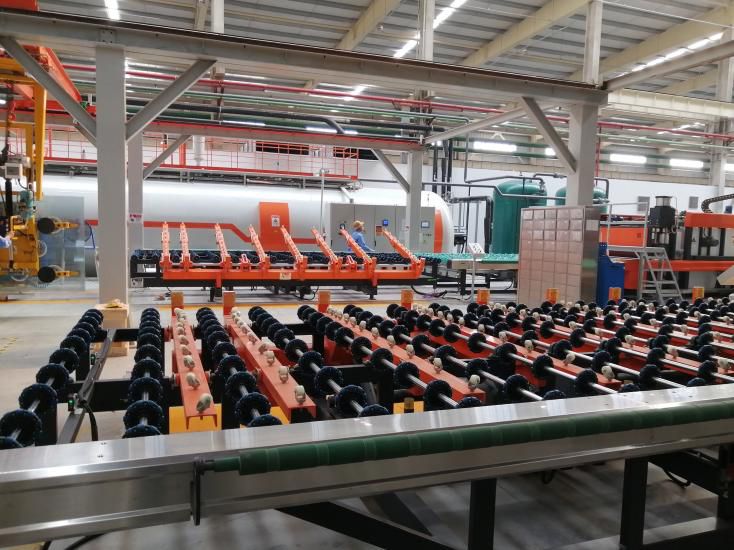

Mesa de carga y descarga de vidrio
La construcción mecánica basculante y los brazos mecánicos cortos y largos escalonados permiten que la mesa de descarga maneje y controle diferentes tamaños de vidrios. La distancia entre la posición más baja del vidrio inclinado y el suelo es de solo 200mm, lo que facilita el manejo manual del vidrio sin problema alguno.
-

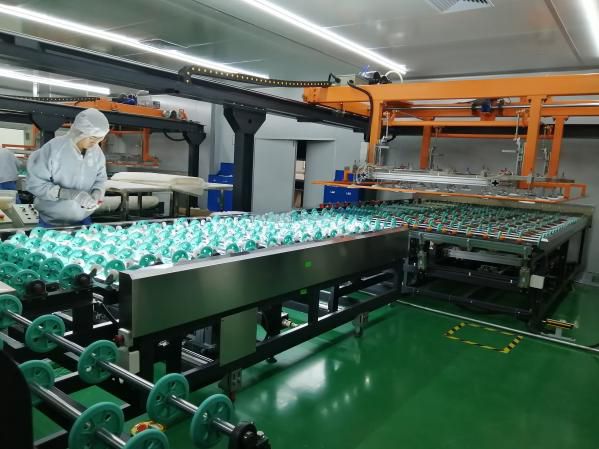

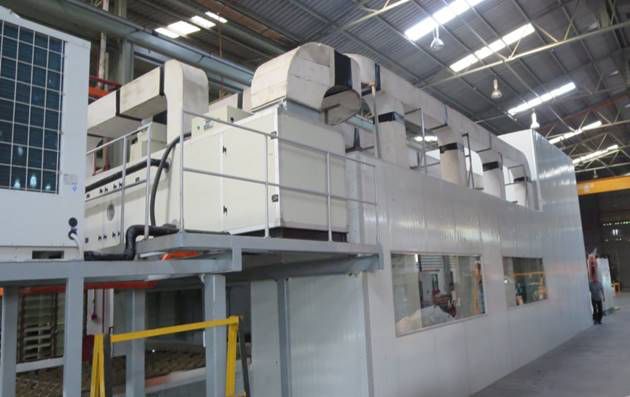

Sala de ensamblaje libre de polvo (sala limpia)
La sala de ensamblaje o montaje libre de polvo (sala limpia) es necesaria para producir vidrio laminado con película de PVB o SGP con el contenido de humedad ideal, a la temperatura adecuada y ensamblando la película libre de polvo entre los vidrios.
Nuestra sala de ensamlblaje o montaje está hecha con marco de acero y placas de acero de colores (que son ignífugas, aisladas térmicamente e insonorizadas), además están diseñadas con apariencia concisa e interior para cumplir con los requerimientos necesarios de deshumidificación.
Los parámetros ambientales de la sala blanca (sala limpia) son: Temperatura: 20±5°C; Humedad: 25-30%; Limpieza: Clase 100,000 (100,000 partículas por pie cúbico, Norma 209E US FED STD); Presión: 5-10Pa; Tasa de cambio de aire: 18-25 veces por hora;
Hasta la actualidad, Handong ha realizado con éxito más de 100 proyectos de salas limpias personalizadas para clientes en distintos países del mundo. Contamos con alta experiencia y capacidades necesarias para poder realizar el diseño de salas limpias, cálculo de la tarifa del aire, deshumidificador y selección de aire acondicionado, asímismo si tuviera algún otro tipo de requerimiento, estamos seguros de poder cumplirlo, contáctenos que nuestro personal calificado lo podrá ayudar a elegir la línea de producción automátiva de vidrio laminado ideal.

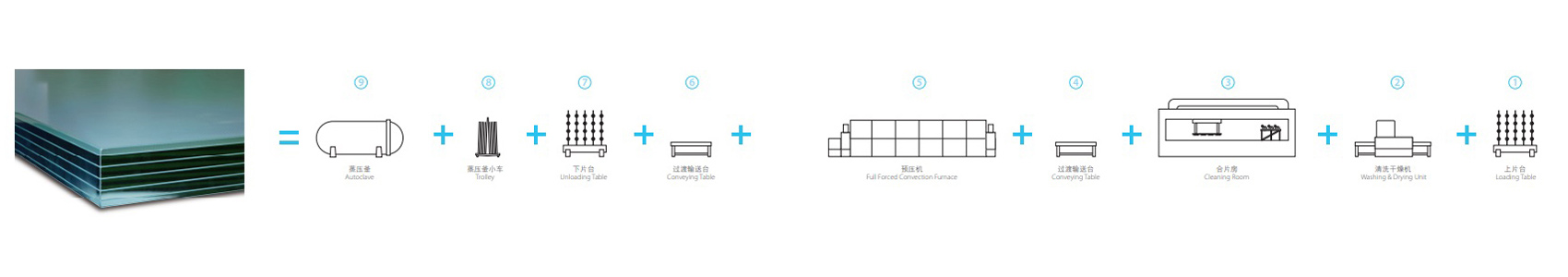

Configuración de la línea de producción automática de vidrio laminado
- Mesa de carga de vidrio
- Unidad de lavado y secado de vidrio
- Sala de ensamblaje de vidrio (sala limpia)
- Mesa transportadora de vidrio
- Horno de convección de aire forzado
- Mesa transportadora de vidrio
- Mesa de descarga de vidrio
- Carrito de autoclave
- Autoclave, para vidrio para vidrio
| Modelo | Tamaño de vidrio (modo automático) (mm) | Max tamaño de vidrio ( mm) | Min tamaño de vidrio ( mm) | Grosor del vidrio (mm) | Velocidad (m/min) | Potencia (kW) |
| JC1260Q-HD | 1200*6000 | 1200*9000 | 300*300 | 4-40 | 0-5 | 132.18 |
| JC1660Q-HD | 1600*6000 | 1600*9000 | 300*300 | 4-80 | 0-5 | 140.18 |
| JC2060Q-HD | 2000*6000 | 2000*9000 | 300*420 | 4-80 | 0-5 | 159.43 |
| JC2560Q-HD | 2500*6000 | 2500*10000 | 300*420 | 4-80 | 0-5 | 260.13 |
| JC2580Q-HD | 2500*8000 | 2500*14000 | 300*400 | 4-80 | 0-5 | 265.63 |
| JC3060Q-HD | 3000*6000 | 3000*10000 | 300*450 | 4-80 | 0-5 | 288.75 |
| JC3080Q-HD | 3000*800 | 3000*14000 | 300*450 | 4-80 | 0-5 | 299.45 |
| JC3280Q-HD | 3200*8000 | 3200*14000 | 300*450 | 4-80 | 0-5 | 300.57 |
| JC3380Q-HD | 3300*8000 | 3300*14000 | 300*450 | 4-80 | 0-5 | 308.97 |
